SET JUMBO PGV 5
Kód: 3944.png?65db39b8)
Súvisiaci tovar
Podrobný popis

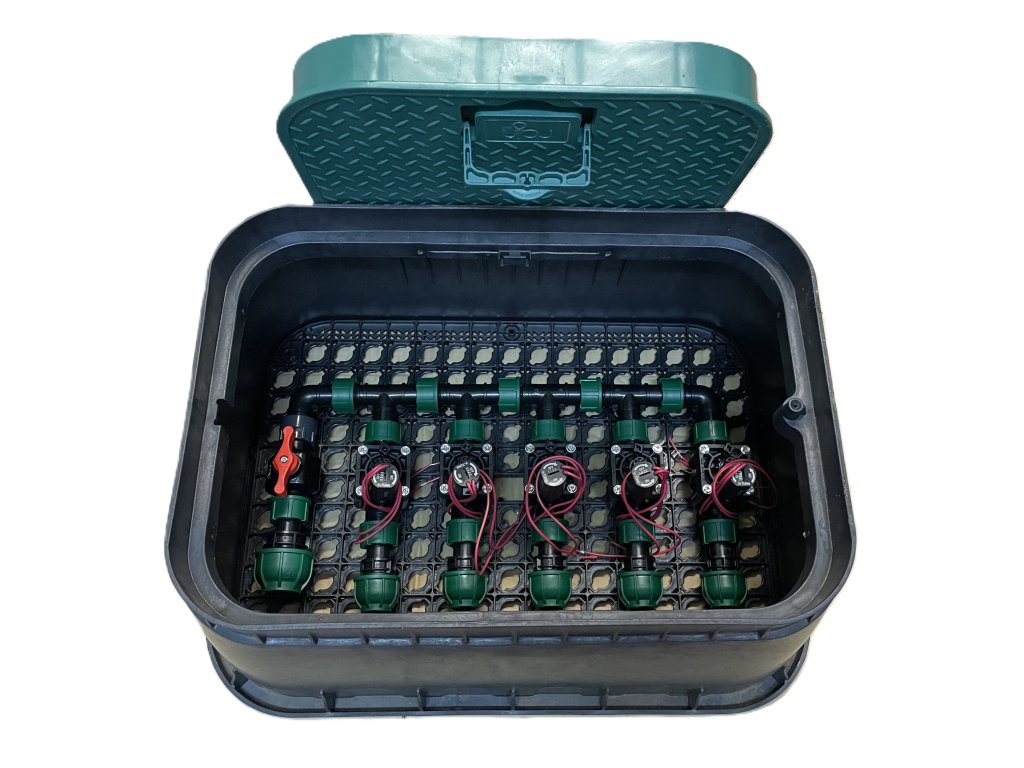

Ako napojiť viac šachiet na hlavný rozvod 32mm
Hlavný rozvod 32mm umožňuje pripojiť viac ventilových šachiet v rôznych bodoch záhrady. Pripojenie pred hlavným uzatváracím ventilom má priemer 32mm, zatiaľ čo všetkých päť vývodov z elektromagnetických ventilov sú s priemerom 25mm.
Spojenie ventilov a tvarovky
- Tesnenie bez teflónovej pásky:
Hlavný uzatvárací ventil aj elektromagnetické ventily sú utesnené pomocou holendrovej tvarovky a O-krúžku (gumového tesnenia). Tým je zaručené dokonalé tesnenie bez nutnosti použitia teflónovej pásky. - Jednoduchá demontáž a servis:
Systém je ľahko rozoberateľný a rozšíriteľný, čo uľahčuje výmenu alebo servis ventilov.
Odporúčanie na zapojenie káblov
Pre spoľahlivé zapojenie káblov elektromagnetických ventilov odporúčame použiť vodotesné konektory 3M s umelou živicou, ktoré poskytujú ochranu aj pri úplnom ponorení šachty pod vodu.(automatizácia alebo riadiaca jednotka nie je súčasťou balenia)
- Na zapojenie štyrovh ventilov potrebujete 6 vodotesných spojok:
- Jednu na spojenie spoločných žíl káblov ("0"), zapojenú do svorkovnice riadiacej jednotky ("COM").
- Ďalších päť na zapojenie káblov jednotlivých ventilov ("1" až "5") podľa schémy.
.jpg){kind=link}
Údržba ventilovej šachty
- Rošt pod šachtu:
Rošt pomáha udržiavať šachtu čistú, zabraňuje vniknutiu živočíchov a zjednodušuje údržbu zavlažovacieho systému. - Otvor pre PE potrubie:
Pre každé PE potrubie je potrebné vyrezať otvor v šachte. Môžete použiť vykružovaciu korunku alebo stenu šachty narezať odspodu a vylomiť nepotrebné časti.
Ventilová zostava obsahuje:

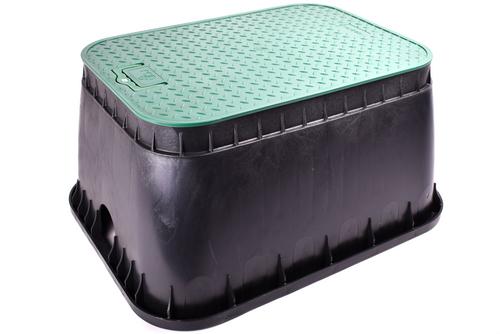

- Ventilová šachta RAIN EzOPEN PZRM 113, JUMBO - 1 ks

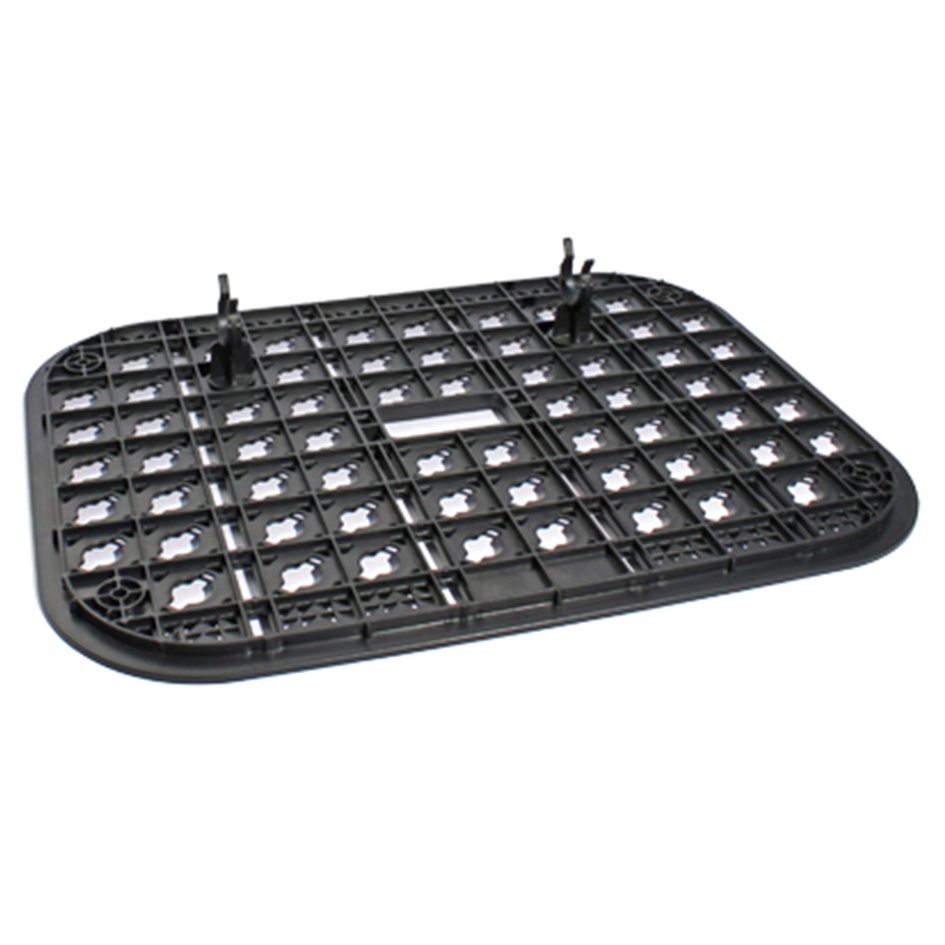

- Rošt pod šachtu RAIN EzOPEN PZRM 113 STANDARD - 1 ks

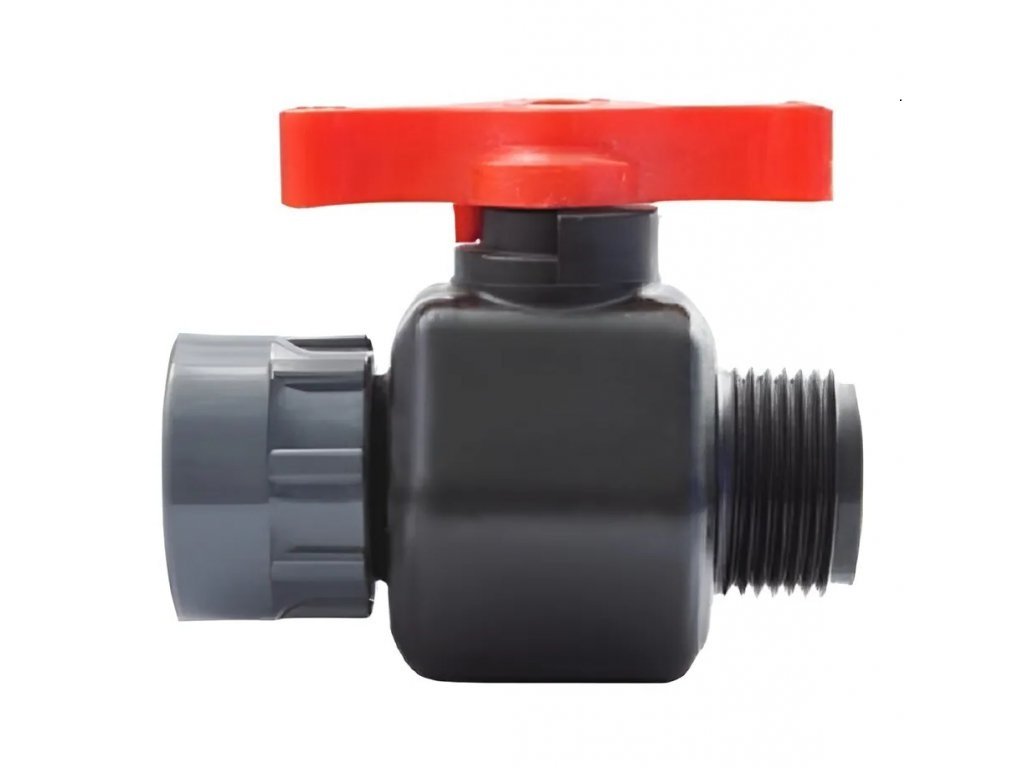

- Rain PVC ventil guľový 1"M x 1" UN holender PN12, - 1 ks

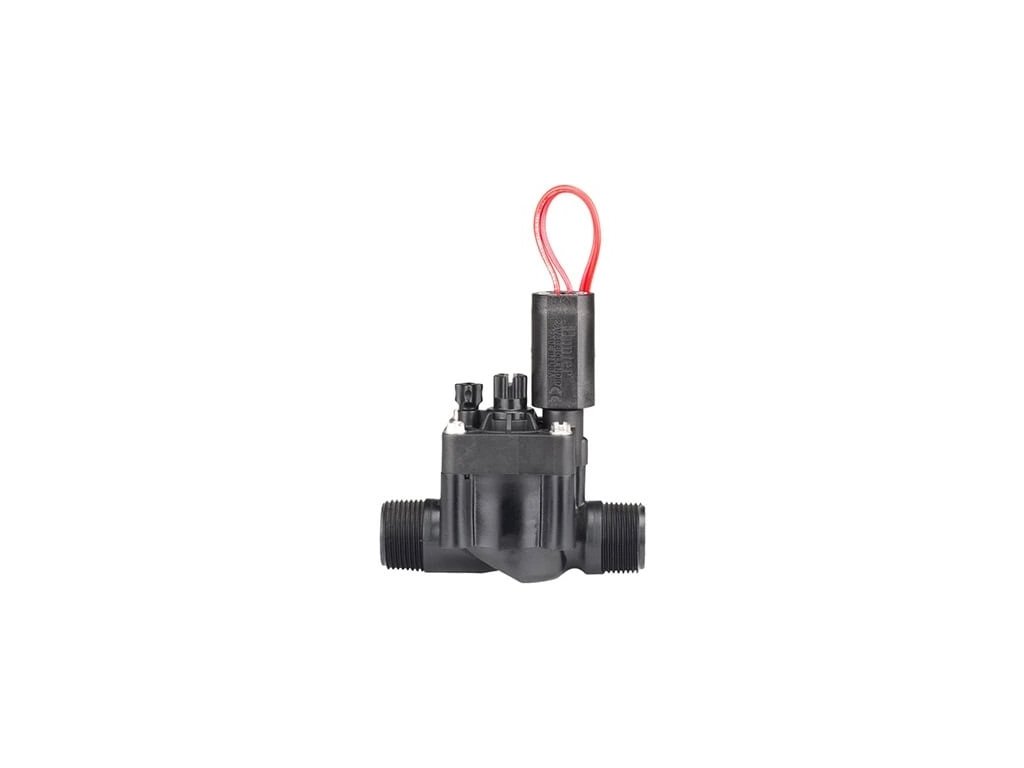

- Elektroventil PGV 1" VOZ s reguláciou tlaku - 5 ks

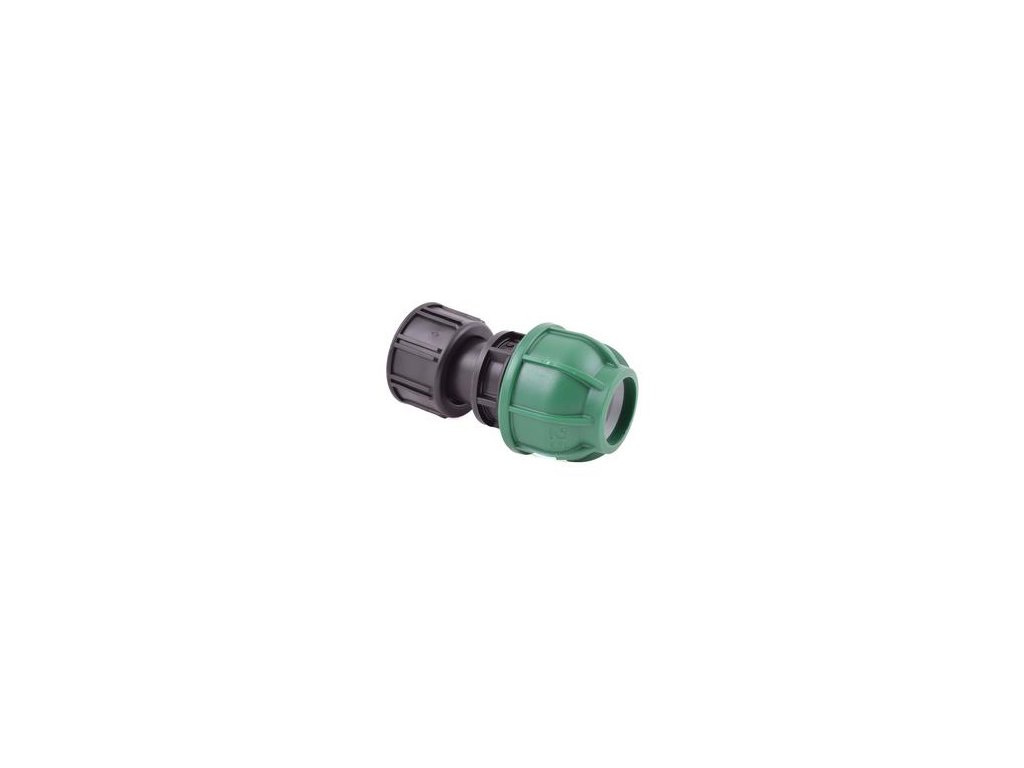

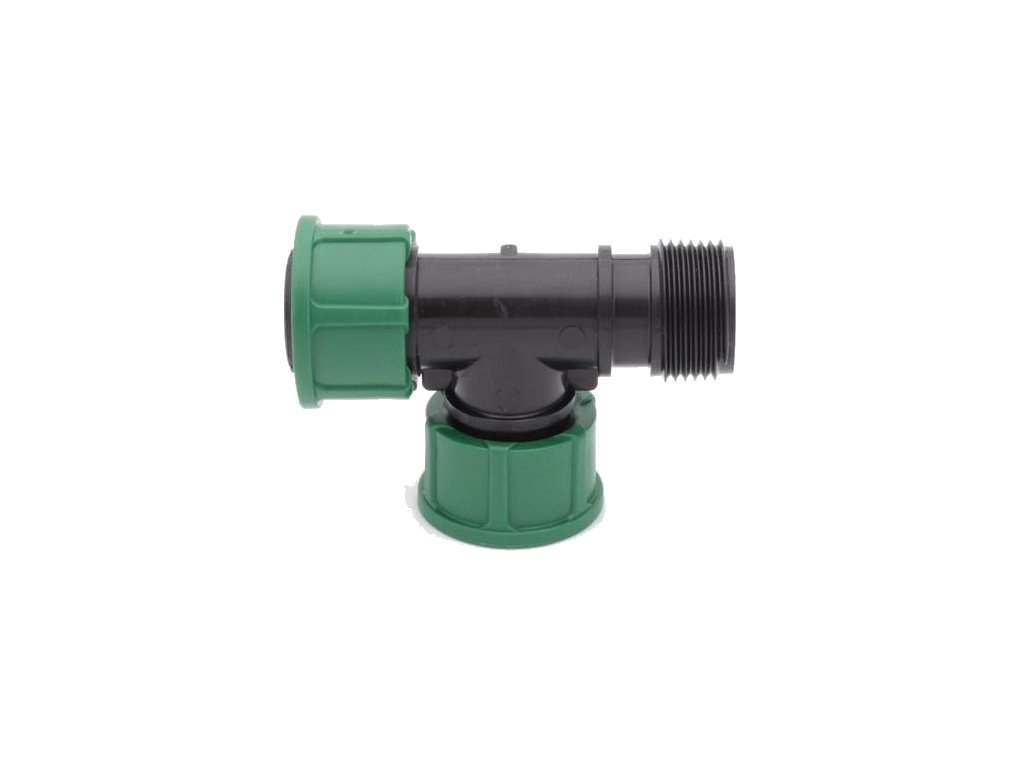

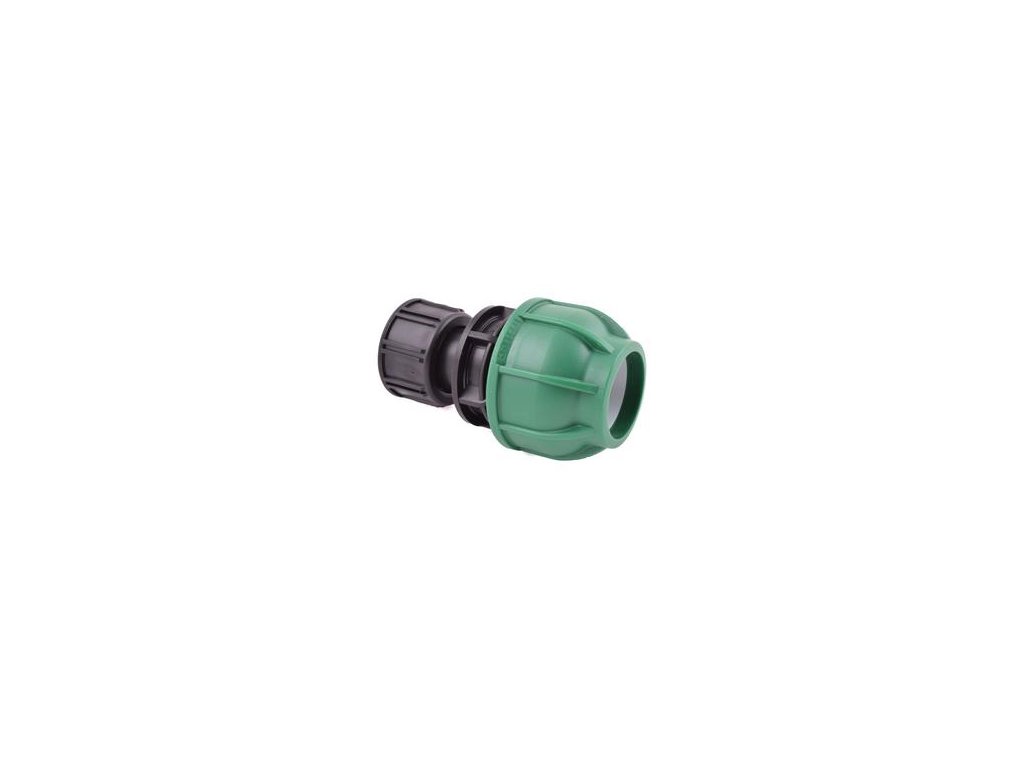

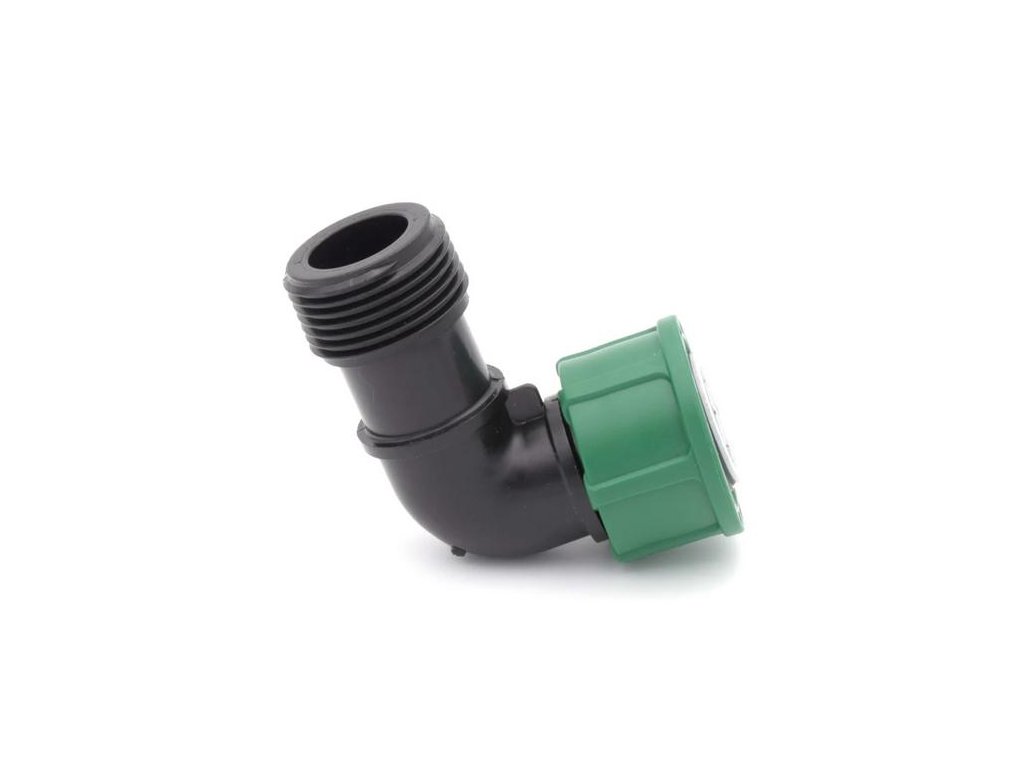

- Holendrové tvarovky 25x1" - na spojenie elektroventilov a pripojenie k 25mm LDPE potrubiu - 5 ks
- Holendrové spojky na zapojenie elektromagnetických ventilov.
Kontakt
Ak potrebujete ďalšie informácie, alebo projekt na závlahu trávnika neváhajte nás kontaktovať. Radi vám poradíme.
Dodatočné parametre
| Kategória: | Ventilové zostavy na spojenie závlahových balíčkov |
|---|---|
| Hmotnosť: | 4 kg |
| Materiál:: | Plast |
| Počet vetiev:: | 5 |
| Priemer pripojenia:: | 32mm |
| Vývody:: | 25mm |
