Návody na montáž závlahového systému.

Na tejto stránke nájdete prehľadné návody na montáž závlahy, ktoré vám krok za krokom ukážu celý proces inštalácie závlahového systému.

Nájdete tu:

  • 🛠 Videonávod a ilustrované ukážky, ktoré vám pomôžu s montážou závlahy bez potreby profesionálneho náradia – vystačíte si s bežnými pomôckami.

  • Prehľad základných častí systému, ako sú potrubia, spojky, postrekovače, elektromagnetické ventily, riadiaca jednotka a dažďový senzor, vrátane ich funkcie a využitia.

Tento článok je ideálnym sprievodcom pre každého, kto hľadá návody na montáž závlahy. Ponúka jasný a praktický postup doplnený obrázkami, ktorý zvládnu aj úplní začiatočníci.



Video-návod na montáž závlahových balíčkov

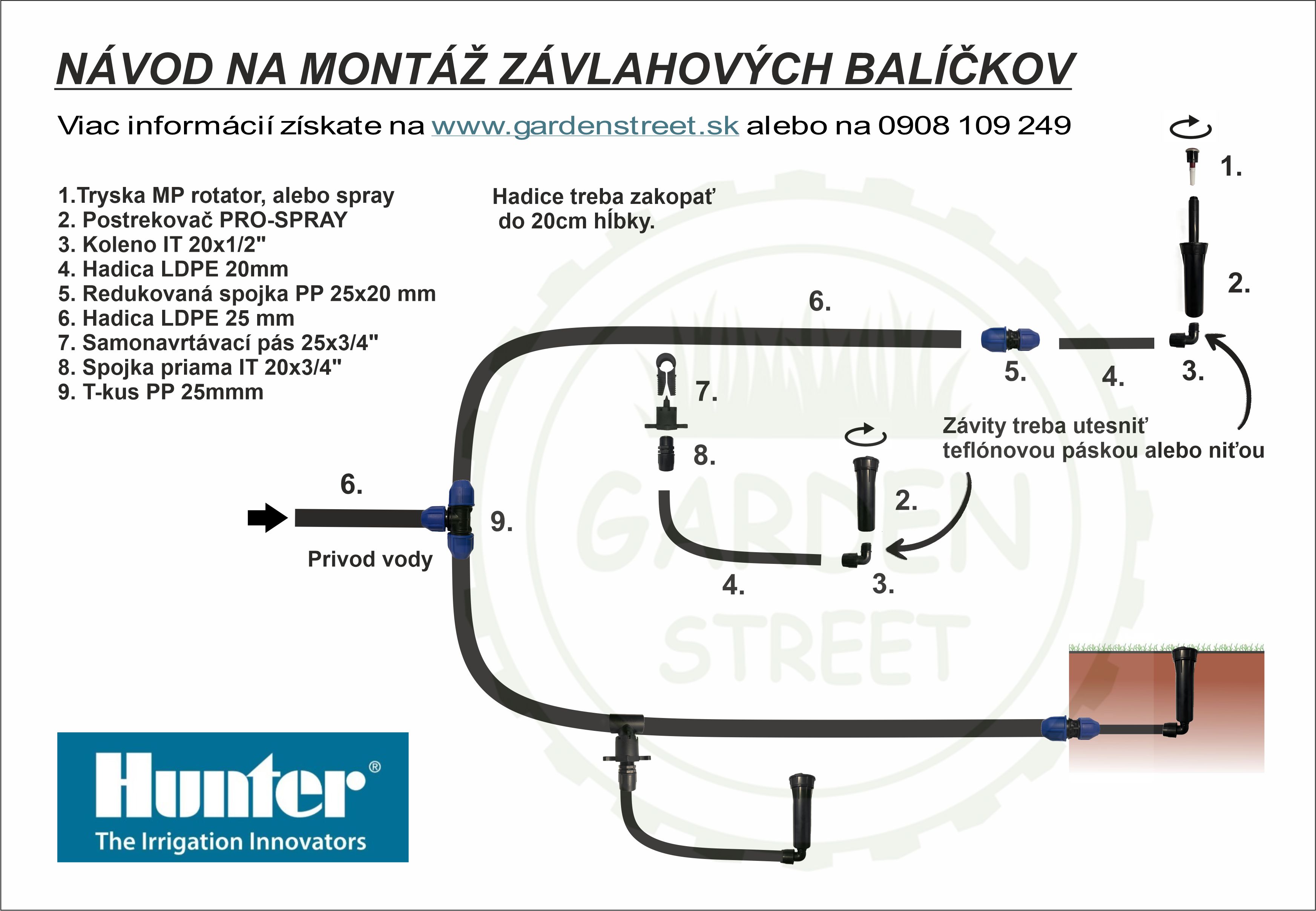

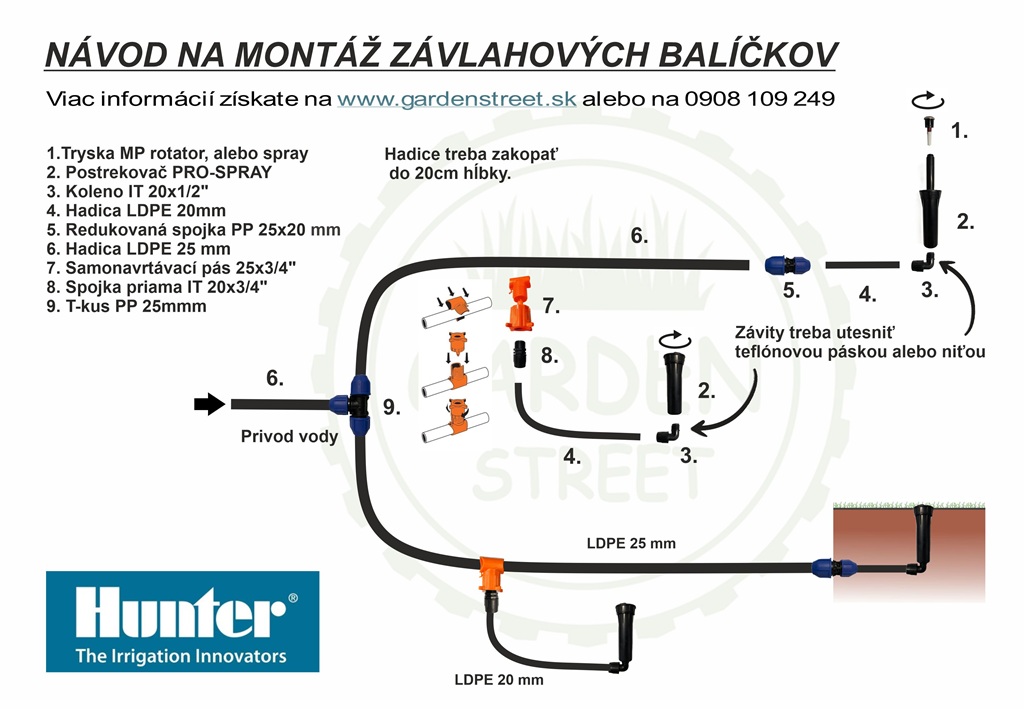

 Návod na montáž závlahových balíčkov - PDF

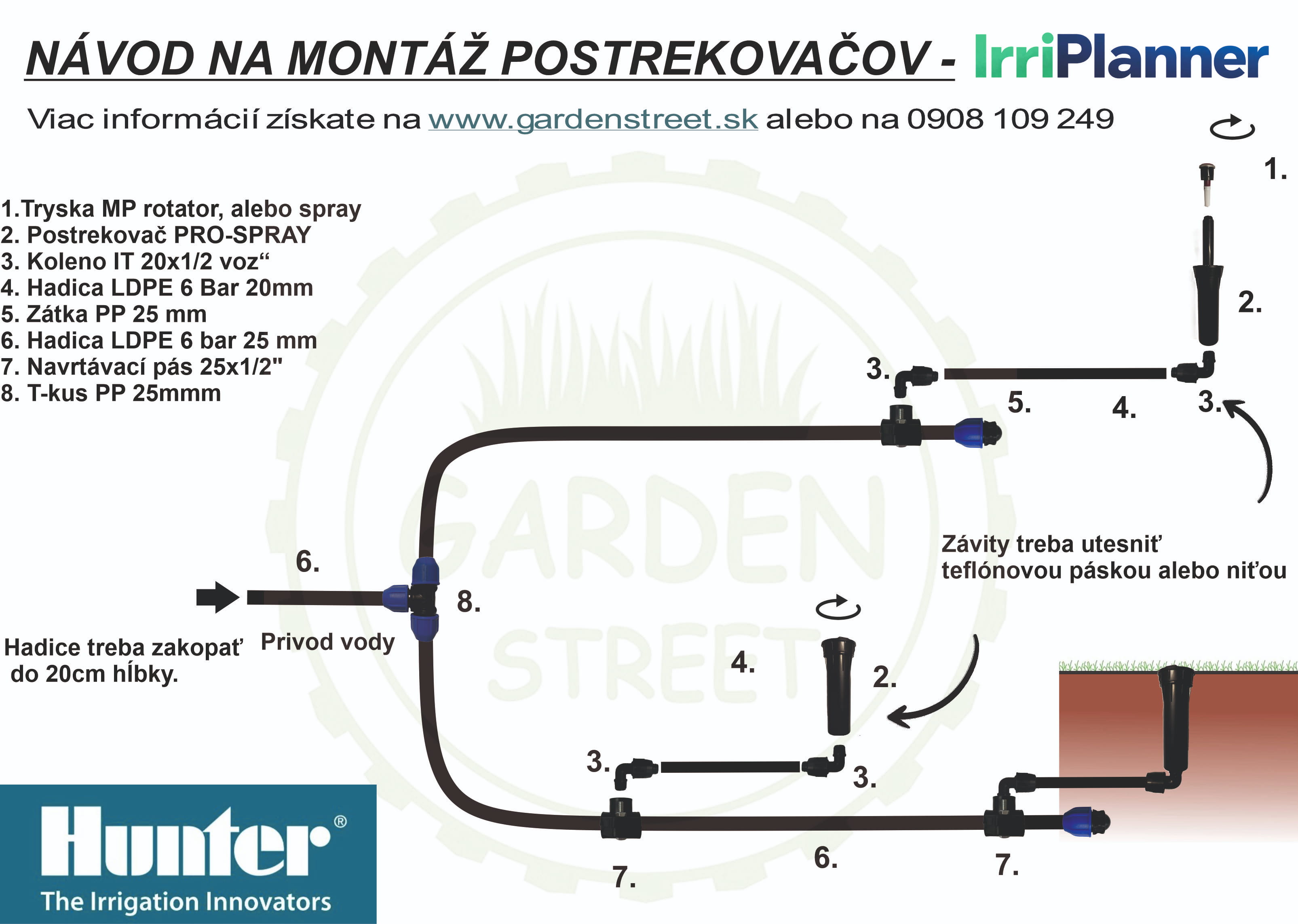

 Návod na montáž postrekovačov

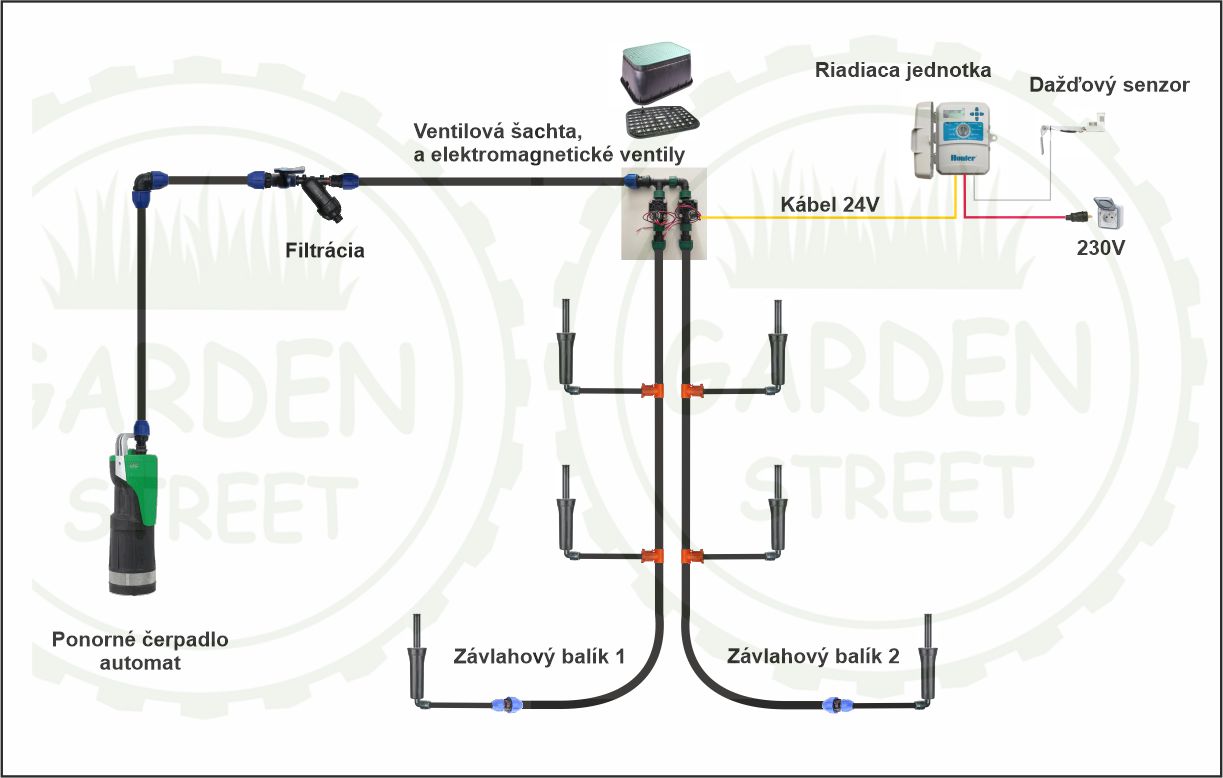

Schéma závlahového systému:

Zapojenie dvoch elektroventilov Hunter PGV do riadiacej jednotky Hunter X-Core. Elektroventily sú spojené s holendrovými tvarovkami značky IRRITEC a śu umestnené vo ventilovej šachte

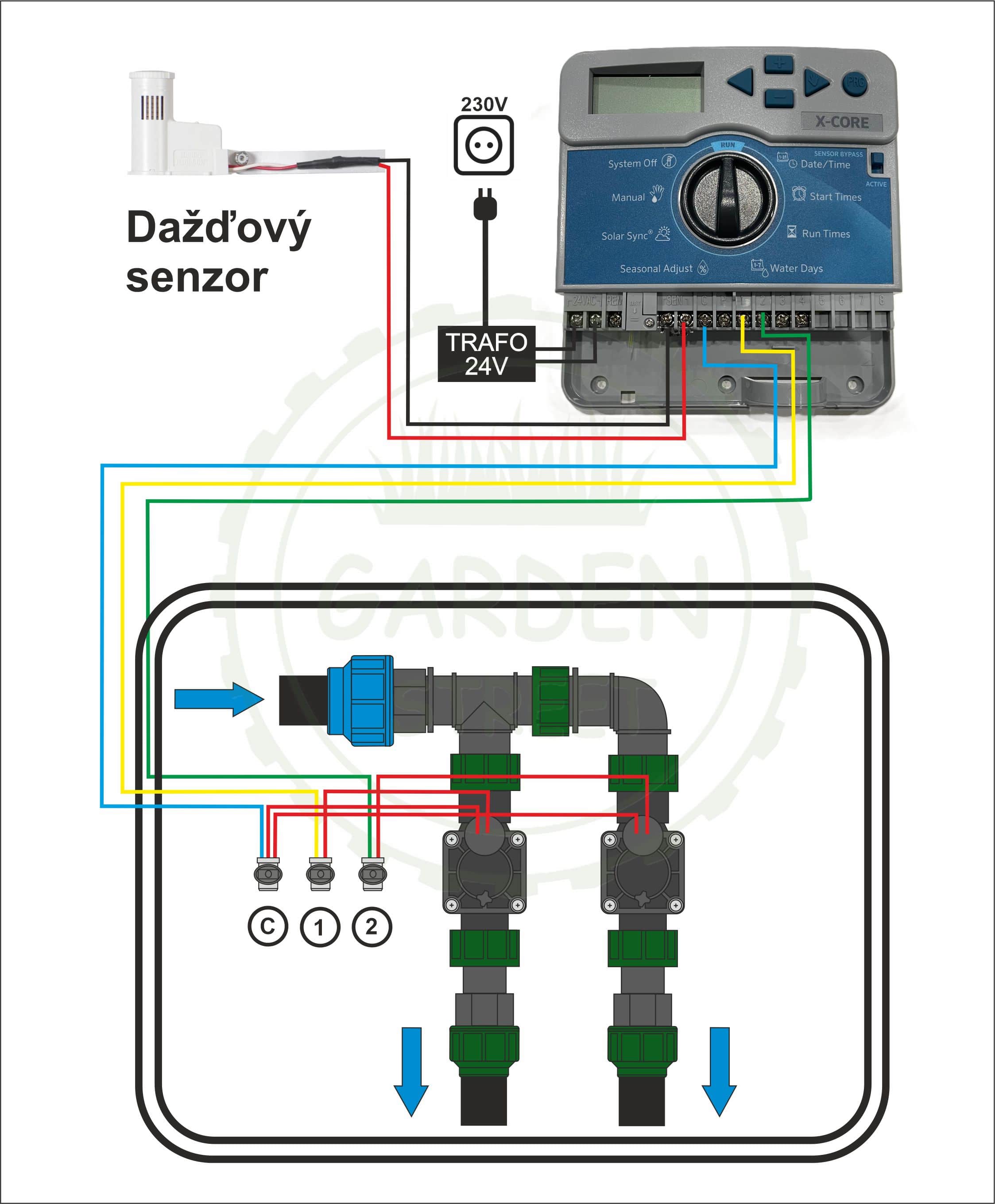

 Zapojenie riadiacej jednotky, elektroventilov a dažďového senzora:


Zapojenie elektromagnetického ventilu do riadiacej jednotky pomocou kábla



Zapojenie dvoch elektromagnetických ventilov do riadiacej jednotky Hunter X-Core










Zapojenie postrekovačov:



Schéma jednej zóny automatického zavlažovania Hunter s postrekovačmi PGP Ultra a s elektroventilom PGV. Zóna je rozvetvená v strede LDPE potrubia kvôli rovnomernému rozdeleniu tlakových strát

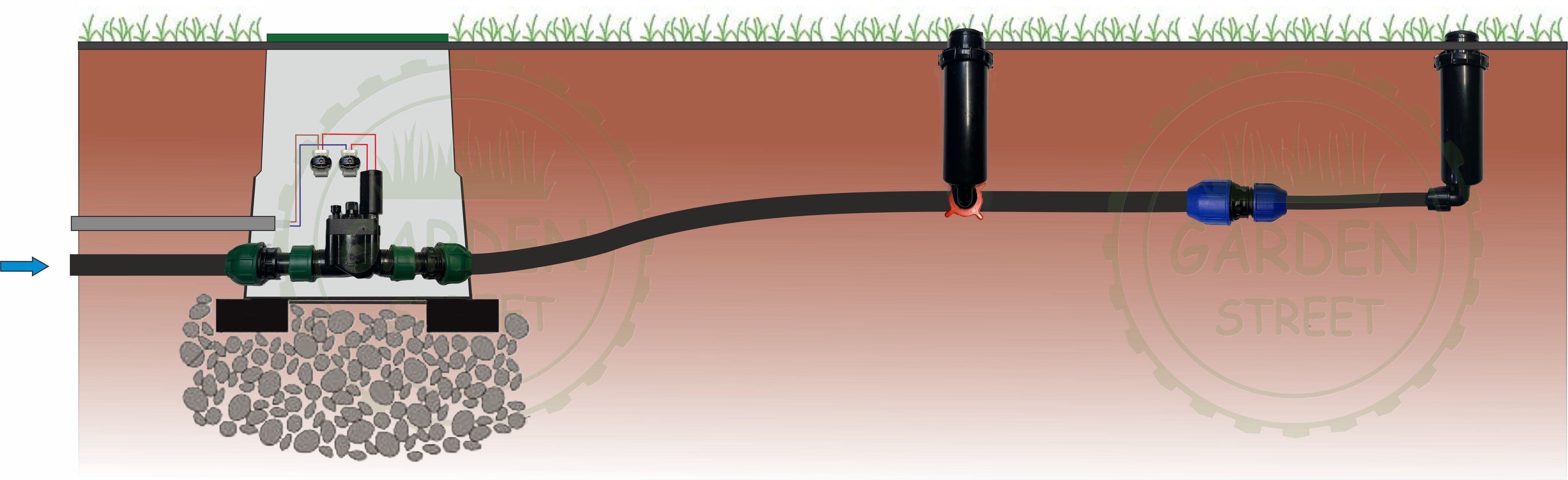

Znázorrnenie ventilovej šachty s elektroventilom a napojenými postrekovačmi PGP Ultra s LDPE potrubím a tvarovkami pre podzemnú automatickú závlahu.








Ventilová šachta so zapojením elektromagnetických ventilov

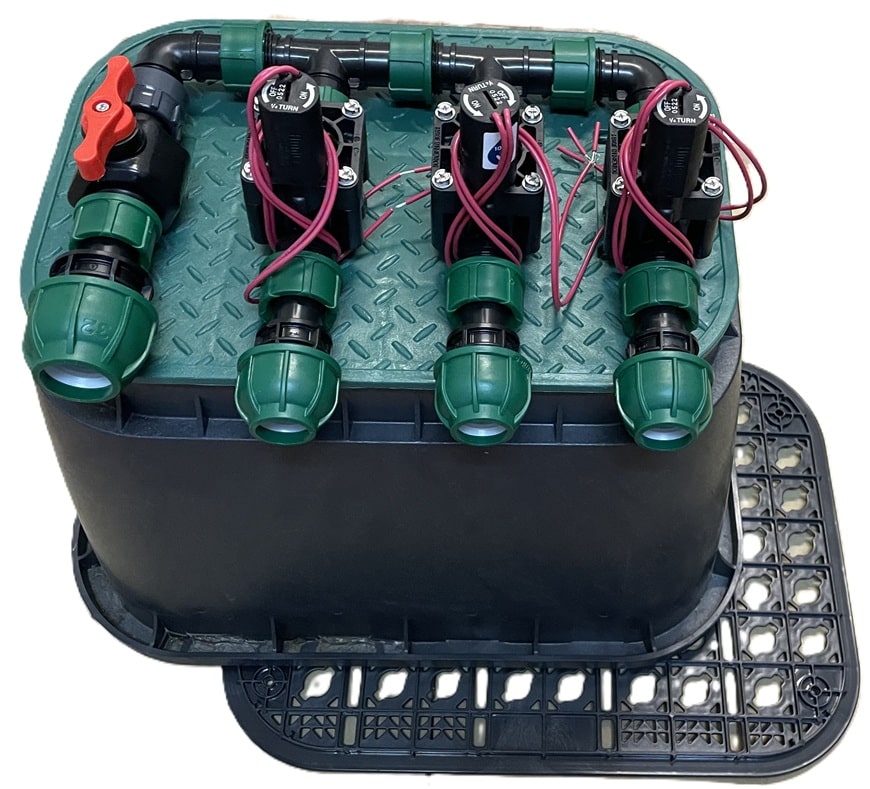

Ventilová zostava s 3 elektroventilmi  Na obrázku je profesionálna ventilová zostava určená pre automatické zavlažovacie systémy. Obsahuje tri elektroventily, ktoré umožňujú nezávislé ovládanie troch zavlažovacích sekcií. Ventilová šachta je vyrobená z pevného plastu a má zelený odnímateľný kryt s protišmykovou textúrou.
